Trong hệ thống truyền dẫn tín hiệu RF (Radio Frequency), Jumper cable (cáp nhảy) đóng vai trò là cầu nối quan trọng giữa các thiết bị viễn thông, như bộ khuếch đại tín hiệu (repeater), ăng-ten, bộ chia tín hiệu, bộ lọc và các thành phần khác trong chuỗi truyền dẫn.

1. Giới thiệu chung

Jumper Cable (Cáp nhảy) có kích thước nhỏ và chiều dài hạn chế, nhưng nó lại ảnh hưởng đáng kể đến hiệu suất tổng thể và độ tin cậy của toàn hệ thống. Với vai trò trung gian giữa các thiết bị, jumper cable đảm bảo tín hiệu được truyền đi với độ suy hao thấp nhất, độ phản xạ tín hiệu (VSWR) tối thiểu và sự ổn định cao trong suốt thời gian vận hành. Việc lựa chọn và sử dụng đúng loại cáp nhảy không chỉ giúp tối ưu hóa chất lượng truyền dẫn mà còn hỗ trợ giảm thiểu sự cố kỹ thuật và thời gian bảo trì cho các hệ thống RF hiện đại.

2. Cấu tạo và phân loại

Cáp nhảy RF được thiết kế với dây dẫn trung tâm làm từ đồng hoặc vật liệu dẫn điện cao cấp, bao quanh bởi lớp điện môi, lớp lưới chắn nhiễu (shielding) và lớp vỏ bảo vệ bên ngoài. Cấu trúc nhiều lớp này giúp bảo vệ tín hiệu khỏi nhiễu điện từ (EMI), đảm bảo tín hiệu được truyền dẫn ổn định với tổn hao tối thiểu.

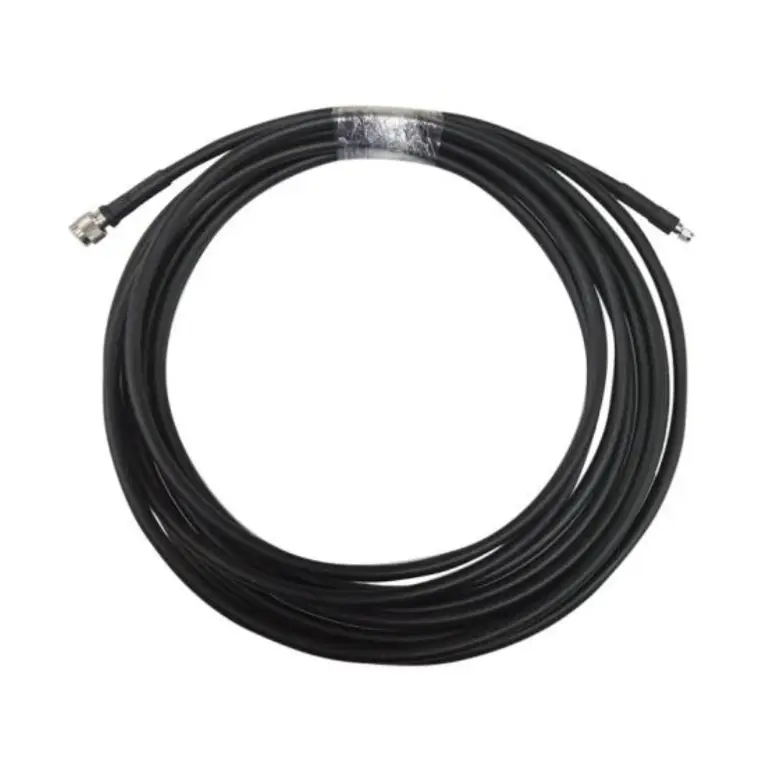

Jumper cable (cáp nhảy) đóng vai trò là cầu nối quan trọng giữa các thiết bị viễn thông.
Jumper cable (cáp nhảy) đóng vai trò là cầu nối quan trọng giữa các thiết bị viễn thông.

Ngoài ra, phần đầu nối (connector) cũng là một yếu tố then chốt, được chọn tùy theo chuẩn giao tiếp của thiết bị: phổ biến nhất là các loại N male, SMA, QMA, DIN 7/16, hoặc 4.3-10. Cáp nhảy được phân loại theo nhiều tiêu chí: kích thước lõi cáp (đường kính), chiều dài, loại vỏ cáp (flexible hay superflex), khả năng chống nhiễu và độ suy hao. Một số dòng cáp thông dụng có thể kể đến như LMR240 và LMR400 (dành cho môi trường hẹp và linh hoạt), RG402 (dạng semi-rigid), hay feeder ½” superflex chuyên dùng cho trạm phát sóng ngoài trời nhờ độ bền cao và khả năng chống nước tốt.

3. Ứng dụng thực tế

  • Hệ thống truyền thông di động (BTS, DAS, IBS): Cáp nhảy được sử dụng để kết nối giữa các thiết bị như bộ khuếch đại, splitter và anten trong hệ thống phủ sóng trong nhà hoặc ngoài trời, giúp đảm bảo tín hiệu ổn định tại các điểm phát.
  • Trạm phát thanh, truyền hình và mạng vô tuyến chuyên dụng: Nhờ vào đặc tính suy hao thấp và khả năng chống nhiễu tốt, cáp nhảy đảm bảo tín hiệu âm thanh hoặc hình ảnh được truyền đi mà không bị méo hoặc gián đoạn.
  • Hệ thống đo kiểm, thử nghiệm RF trong phòng lab: Với yêu cầu cao về độ chính xác và khả năng tái tạo tín hiệu, jumper cable đóng vai trò quan trọng trong việc kết nối giữa máy đo phổ, máy phát tín hiệu và thiết bị thử nghiệm.
  • Ứng dụng radar, hàng không, quốc phòng: Trong các môi trường yêu cầu độ ổn định cao và khả năng chịu điều kiện khắc nghiệt, cáp nhảy giúp đảm bảo kết nối an toàn và đáng tin cậy giữa các thiết bị radar và hệ thống điện tử hàng không.
  • Kỹ thuật hiện trường và bảo trì hệ thống RF: Kỹ thuật viên sử dụng cáp nhảy để thay thế hoặc điều hướng tín hiệu tạm thời khi cần xử lý sự cố tại chỗ, nhờ thiết kế dễ lắp đặt và tháo gỡ nhanh chóng.

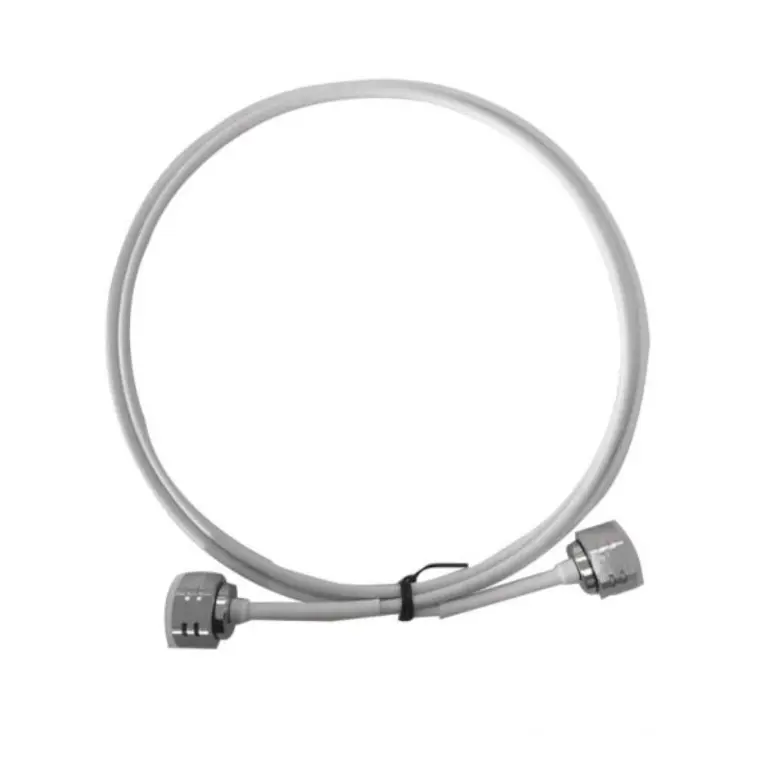

Jumper Cable (Cáp nhảy) có kích thước nhỏ và chiều dài hạn chế, nhưng nó lại ảnh hưởng đáng kể đến hiệu suất tổng thể.
Jumper Cable (Cáp nhảy) có kích thước nhỏ và chiều dài hạn chế, nhưng nó lại ảnh hưởng đáng kể đến hiệu suất tổng thể.

4. Các thông số kỹ thuật quan trọng

  • Dải tần hoạt động: Cáp nhảy RF thường hỗ trợ dải tần từ vài trăm MHz đến hàng chục GHz, cần lựa chọn đúng loại để phù hợp với ứng dụng cụ thể (ví dụ: DAS < 3 GHz, radar > 10 GHz).
  • Suy hao tín hiệu (Insertion Loss): Đây là thông số thể hiện lượng tín hiệu bị hao hụt khi đi qua cáp. Các loại jumper cao cấp thường có suy hao rất thấp để đảm bảo chất lượng truyền dẫn.
  • VSWR (Voltage Standing Wave Ratio): Thông số này càng gần 1:1 càng tốt, biểu thị mức độ phản xạ tín hiệu thấp tại điểm kết nối, giúp truyền tải hiệu quả mà không gây méo tín hiệu.
  • Loại đầu nối (Connector Type): Bao gồm các đầu nối như SMA, N, 4.3/10, DIN 7/16,… tùy vào chuẩn giao tiếp của thiết bị. Chọn đúng loại sẽ giúp tối ưu hóa trở kháng và giảm suy hao tiếp xúc.
  • Đường kính cáp (Cable Diameter): Cáp có đường kính nhỏ (như LMR240) thường linh hoạt hơn, dùng trong không gian hẹp; loại lớn (như ½” feeder) thích hợp cho công suất cao và chống nhiễu tốt.
  • Chiều dài cáp: Thường dao động từ 0.5m đến vài mét. Cáp càng dài thì suy hao càng lớn, do đó nên chọn chiều dài tối thiểu cần thiết để giảm tổn thất.
  • Chất liệu và khả năng chống nhiễu: Lớp shielding bằng đồng hoặc hợp kim chống nhiễu giúp bảo vệ tín hiệu trước các tác động từ môi trường nhiễu điện từ (EMI, RFI), đặc biệt trong môi trường đô thị đông thiết bị điện tử.
  • Độ linh hoạt và độ bền cơ học: Các loại jumper như superflex được thiết kế để uốn cong nhiều lần mà không ảnh hưởng đến chất lượng truyền dẫn, lý tưởng cho môi trường yêu cầu tháo lắp thường xuyên.

Jumper Cable (cáp nhảy) tuy là một thành phần nhỏ trong hệ thống truyền dẫn RF, nhưng lại đóng vai trò then chốt trong việc đảm bảo kết nối liền mạch, giảm suy hao tín hiệu và duy trì hiệu suất cao cho toàn bộ mạng lưới. Việc lựa chọn đúng loại cáp phù hợp với mục đích sử dụng, từ loại connector đến cấu trúc cáp, sẽ giúp gia tăng tuổi thọ thiết bị, giảm chi phí bảo trì và tối ưu hóa vận hành hệ thống. Với khả năng thích nghi tốt trong cả môi trường nội bộ và ngoài trời, jumper cable là giải pháp kết nối lý tưởng trong các hệ thống truyền thông hiện đại từ di động, phát sóng, radar đến kiểm thử trong phòng lab.
