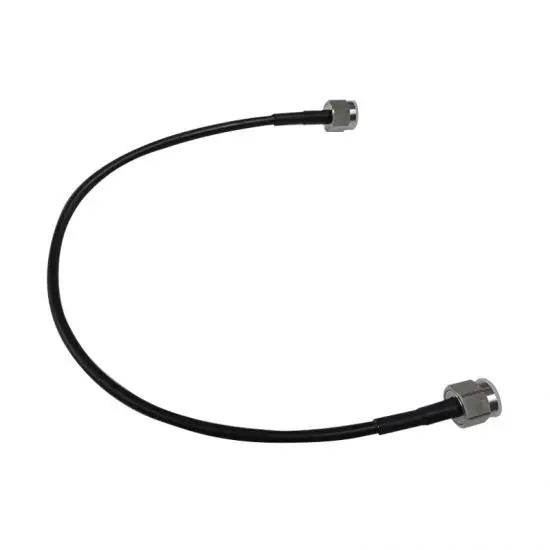

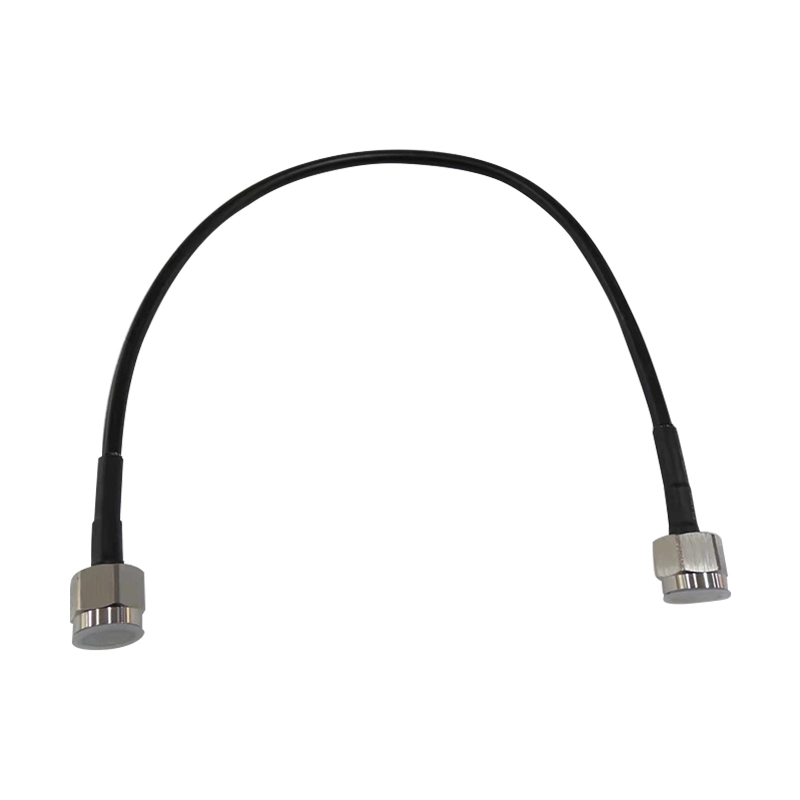

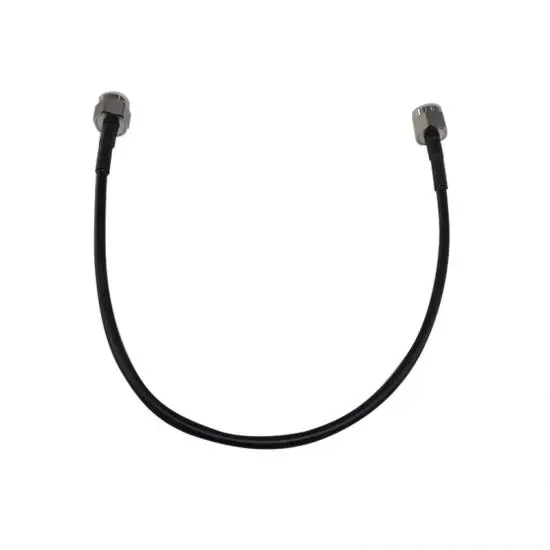

Cáp nhảy LMR240 0.5m với đầu nối N-Male là giải pháp kết nối chuyên nghiệp được thiết kế đặc biệt cho các hệ thống RF (tần số vô tuyến) đòi hỏi độ ổn định và hiệu suất cao. Sản phẩm từ ATNJ này là lựa chọn lý tưởng cho các kỹ thuật viên và kỹ sư chuyên nghiệp trong lĩnh vực viễn thông, phát sóng và các ứng dụng không dây khác.
1. Tổng quan về sản phẩm
Cáp nhảy LMR240 0.5m là một dây cáp đồng trục chất lượng cao được chế tạo với lõi dẫn bằng đồng và lớp vỏ bọc bền bỉ, chống ảnh hưởng của các yếu tố môi trường. Với mã sản phẩm cụ thể từ ATNJ, dây cáp này được tối ưu hóa để giảm thiểu tổn thất tín hiệu và đạt hiệu suất tối đa trong dải tần RF.
Đặc điểm nổi bật của sản phẩm là hai đầu nối N-Male chất lượng cao được lắp đặt chuyên nghiệp, đảm bảo kết nối an toàn và ổn định. Đầu nối N-Male được thiết kế theo tiêu chuẩn công nghiệp, cung cấp khả năng tương thích rộng rãi với nhiều thiết bị và hệ thống khác nhau, từ ăng-ten đến bộ khuếch đại tín hiệu và các thiết bị phát sóng.
2. Đặc điểm kỹ thuật nổi bật
| Thông số | Giá trị |
| Tần số (Frequency) | DC–6GHz |
| Tỷ số sóng đứng điện áp (VSWR) | ≤1.2 (DC–3G) |
| Điện trở cách điện (Insulation Resistance) | ≥5000 MΩ |
| Trở kháng (Impedance) | 50Ω |
| Dây dẫn trung tâm (Center Conductor) | Đồng thau, mạ vàng |
| Chất cách điện (Insulators) | PTFE |
| Vỏ ngoài (Body) | Đồng thau, mạ niken |
| Bộ phận khác (Other) | Đồng thau, mạ niken |
| Đầu nối (Connectors) | Đầu nối N-Male thẳng |
3. Ứng dụng thực tiễn
- Hệ thống viễn thông: Kết nối các thiết bị trong trạm phát sóng di động và hệ thống BTS, đảm bảo truyền tín hiệu ổn định và chính xác.
- Mạng Wi-Fi công suất cao: Liên kết giữa các bộ phát sóng và ăng-ten, giúp mở rộng phạm vi phủ sóng và cải thiện chất lượng kết nối.
- Hệ thống WLAN trong môi trường công nghiệp: Đáp ứng yêu cầu kết nối ổn định trong điều kiện nhiễu và khắc nghiệt của môi trường sản xuất.
- Giám sát và an ninh không dây: Kết nối các camera và thiết bị giám sát từ xa, đảm bảo truyền dẫn hình ảnh rõ nét và ổn định.
- Thiết bị đo lường RF chuyên nghiệp: Hỗ trợ các ứng dụng đo lường và kiểm tra tín hiệu trong phòng thí nghiệm và điều kiện thực tế.
- Hệ thống IoT công nghiệp: Cung cấp kết nối tin cậy cho các cảm biến và thiết bị IoT yêu cầu độ ổn định cao và khả năng chống nhiễu tốt.
4. Ưu điểm nổi bật
- Truyền tín hiệu vượt trội với tổn hao chèn thấp, đảm bảo tín hiệu được truyền đi với độ suy giảm tối thiểu qua khoảng cách 0.5m.
- Khả năng chống nhiễu điện từ nhờ cấu trúc đồng trục và lớp bọc chất lượng cao, bảo vệ tín hiệu khỏi tác động của môi trường xung quanh.
- Độ bền cao trong mọi điều kiện với khả năng chịu nhiệt từ -40°C đến +85°C và lớp vỏ PVC chống tia UV, phù hợp cho cả lắp đặt trong nhà và ngoài trời.
- Linh hoạt trong việc lắp đặt với bán kính uốn cong tối thiểu 25.4mm, giúp dễ dàng đi cáp trong không gian hạn chế mà không làm ảnh hưởng đến hiệu suất.
- Tương thích rộng rãi với đầu nối N-Male tiêu chuẩn, kết nối được với nhiều thiết bị phổ biến trên thị trường viễn thông và RF.
- Công suất làm việc cao lên đến 330W ở 2.4GHz, đáp ứng nhu cầu cho các ứng dụng phát sóng công suất lớn.
- Độ tin cậy lâu dài nhờ quy trình sản xuất nghiêm ngặt và vật liệu chất lượng cao, đảm bảo hoạt động ổn định trong suốt vòng đời sản phẩm.
5. Hướng dẫn lắp đặt và sử dụng
5.1. Chuẩn bị lắp đặt
- Bước 1.Kiểm tra thiết bị: Đảm bảo các thiết bị kết nối có cổng N-Female tương thích.
- Bước 2.Kiểm tra cáp: Kiểm tra cáp không bị hư hỏng, đầu nối được siết chặt và sạch sẽ.
- Bước 3.Chuẩn bị môi trường: Đảm bảo khu vực lắp đặt khô ráo và sạch sẽ.
5.2. Quy trình lắp đặt
- Bước 1.Siết đầu nối: Kết nối đầu N-Male của cáp với cổng N-Female trên thiết bị bằng cách xoay đầu nối theo chiều kim đồng hồ cho đến khi vừa chặt. Không siết quá chặt để tránh làm hỏng đầu nối.
- Bước 2.Đảm bảo kết nối chắc chắn: Kiểm tra đầu nối đã được siết đủ chặt để tránh lỏng lẻo trong quá trình sử dụng.
- Bước 3.Định tuyến cáp: Đặt cáp theo đường dẫn phù hợp, tránh uốn cong quá mức (bán kính uốn tối thiểu là 25.4mm).
- Bước 4.Cố định cáp: Sử dụng kẹp cáp hoặc dây buộc để cố định cáp nếu cần thiết, tránh lực kéo trực tiếp lên đầu nối.
5.3. Bảo trì và bảo quản
- Kiểm tra định kỳ: Thường xuyên kiểm tra tình trạng của cáp và đầu nối để phát hiện sớm các dấu hiệu hư hỏng.
- Vệ sinh đầu nối: Giữ đầu nối sạch sẽ, không có bụi bẩn hoặc ẩm ướt.
- Tránh điều kiện khắc nghiệt: Mặc dù cáp có khả năng chống chịu tốt, nhưng nên tránh để cáp tiếp xúc trực tiếp với nguồn nhiệt cao hoặc hóa chất ăn mòn.
- Cất giữ đúng cách: Khi không sử dụng, cuộn cáp với đường kính lớn và cất giữ ở nơi khô ráo, thoáng mát.
Cáp nhảy LMR240 0.5m với đầu nối N-Male từ ATNJ là giải pháp kết nối chuyên nghiệp, đáng tin cậy cho các hệ thống RF đòi hỏi hiệu suất cao và độ ổn định. Với thiết kế chất lượng cao, khả năng chống nhiễu tốt và độ bền vượt trội, sản phẩm này đáp ứng hoàn hảo nhu cầu của các kỹ thuật viên và kỹ sư trong lĩnh vực viễn thông, phát sóng và các ứng dụng không dây khác.
Đầu tư vào cáp nhảy LMR240 là lựa chọn thông minh cho những ai cần một giải pháp kết nối tin cậy và hiệu quả về chi phí. Hãy lựa chọn cáp nhảy LMR240 0.5m với đầu nối N-Male từ ATNJ để nâng cao chất lượng và độ tin cậy của hệ thống RF của bạn ngay hôm nay!
