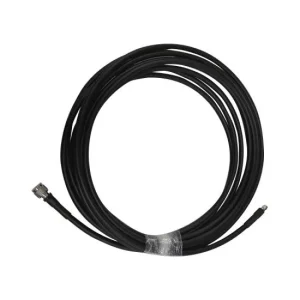

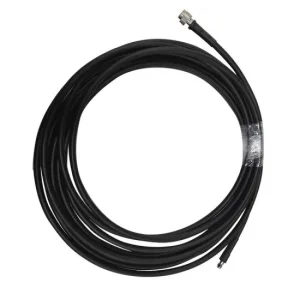

Cáp jumper LMR400 30 feet với đầu nối N Male và SMA Male là giải pháp chuyên nghiệp cho các hệ thống truyền tín hiệu tần số cao. Sản phẩm được cung cấp bởi ATNJ – đơn vị hàng đầu trong lĩnh vực sản xuất và phân phối các giải pháp kết nối tín hiệu chất lượng cao.
1. Tổng quan về sản phẩm
Cáp jumper LMR400 từ ATNJ là dòng cáp đồng trục chất lượng cao được thiết kế đặc biệt để giảm thiểu tổn hao tín hiệu trong các ứng dụng tần số vô tuyến. Với cấu tạo gồm lõi dẫn đồng rắn, lớp cách điện polyethylene rắn, lớp bọc kép và lớp vỏ ngoài PVC chống UV, sản phẩm đảm bảo hiệu suất truyền tín hiệu ổn định trong nhiều điều kiện môi trường khác nhau.
Đầu kết nối N Male và SMA Male được chế tạo với độ chính xác cao, mạ bạc để tăng cường khả năng dẫn điện và chống ăn mòn. Cấu trúc kết nối vững chắc giúp ngăn ngừa hiện tượng nhiễu tín hiệu và đảm bảo độ tin cậy trong quá trình sử dụng lâu dài. Mỗi cáp jumper được kiểm tra kỹ lưỡng trước khi xuất xưởng để đảm bảo chất lượng tối ưu.
2. Đặc điểm kỹ thuật nổi bật
| Thông số | Giá trị |
| Tần số (Frequency) | DC–6GHz |
| Tỷ số sóng đứng điện áp (VSWR) | ≤1.2 (DC–3G) |
| Điện trở cách điện (Insulation Resistance) | ≥5000 MΩ |
| Trở kháng (Impedance) | 50Ω |
| Dây dẫn trung tâm (Center Conductor) | Đồng thau, mạ vàng |
| Chất cách điện (Insulators) | PTFE (Teflon) |
| Vỏ ngoài (Body) | Đồng thau, mạ niken |
| Bộ phận khác (Other) | Đồng thau, mạ niken |
| Đầu nối (Connectors) | Đầu nối N-Male và SMA Male dạng thẳng |
| Chiều dài (Lenght) | 30 feet (khoảng 9,14 mét) |
3. Ứng dụng thực tiễn
3.1. Hệ thống truyền thông vô tuyến
- Kết nối ăng-ten với bộ phát sóng trong các hệ thống phát thanh chuyên nghiệp.
- Tạo liên kết giữa các thiết bị truyền thông di động, đảm bảo tín hiệu ổn định và rõ ràng.
- Được ưa chuộng trong các hệ thống truyền thông khẩn cấp và quốc phòng nhờ độ tin cậy cao và khả năng hoạt động trong điều kiện khắc nghiệt.
3.2. Mạng không dây và WiFi
- Kết nối ăng-ten WiFi ngoài trời với bộ định tuyến bên trong nhà.
- Mở rộng phạm vi phủ sóng WiFi trong các khu vực rộng lớn mà không làm giảm chất lượng tín hiệu.
- Cung cấp khả năng duy trì tín hiệu ổn định trong các dự án thiết lập mạng điểm-điểm không dây khoảng cách trung bình.
3.3. Hệ thống RFID và IoT
- Đóng vai trò quyết định đến độ chính xác và phạm vi hoạt động của hệ thống, khi kết nối đầu đọc RFID với ăng-ten.
- Đảm bảo việc truyền dữ liệu từ các cảm biến đến trạm thu thập diễn ra liên tục và chính xác, trong triển khai các giải pháp IoT công nghiệp.
- Cải thiện độ tin cậy của các ứng dụng giám sát và thu thập dữ liệu từ xa.
3.4. Hệ thống giám sát và an ninh
- Kết nối camera giám sát không dây với các thiết bị thu phát tín hiệu.
- Thiết lập mạng lưới cảm biến an ninh dễ dàng và ổn định.
- Cải thiện độ tin cậy của các hệ thống kiểm soát ra vào hiện đại nhờ chất lượng truyền tín hiệu vượt trội.
3.5. Ứng dụng hàng hải và ngoài trời
- Ổn định kết nối thiết bị định vị và truyền thông trên tàu thuyền, ngay cả trong điều kiện sóng gió và độ ẩm cao.
- Thiết lập mạng lưới giám sát thời tiết hay các hệ thống truyền thông trong môi trường khắc nghiệt.
4. Ưu điểm nổi bật
- Khả năng chống nhiễu vượt trội: Lớp bọc kép với hiệu suất che chắn > 90dB giúp ngăn chặn nhiễu từ các nguồn bên ngoài và giảm thiểu hiện tượng mất tín hiệu khi hoạt động trong môi trường điện từ phức tạp.
- Tổn hao tín hiệu thấp: Độ suy hao tín hiệu chỉ khoảng 3.9dB/100ft ở tần số 900MHz giúp duy trì chất lượng tín hiệu ổn định ngay cả khi truyền ở khoảng cách xa.
- Độ bền và độ tin cậy cao: Khả năng chịu được các điều kiện thời tiết khắc nghiệt từ nắng nóng đến mưa tuyết giúp cáp hoạt động ổn định trong mọi môi trường lắp đặt. Cấu trúc chống ăn mòn và oxy hóa bảo vệ cáp khỏi tác động của thời gian, trong khi thiết kế vững chắc ngăn chặn hiệu quả sự xâm nhập của nước và hơi ẩm, kéo dài tuổi thọ sản phẩm.
- Tính linh hoạt trong lắp đặt: Với bán kính uốn cong tối thiểu cho phép, cáp có thể dễ dàng đi qua các góc cạnh và không gian hạn chế mà không ảnh hưởng đến chất lượng tín hiệu. Việc đi cáp qua các khu vực phức tạp trở nên đơn giản hơn, tiết kiệm thời gian và công sức trong quá trình lắp đặt. Hơn nữa, khả năng tương thích với nhiều loại thiết bị và hệ thống khác nhau làm cho cáp LMR400 trở thành giải pháp linh hoạt cho đa dạng nhu cầu kết nối.
- Độ ổn định tín hiệu: Sản phẩm duy trì trở kháng 50 Ohm nhất quán trong toàn bộ chiều dài cáp, đảm bảo tín hiệu được truyền tải không bị biến dạng. Hiện tượng phản xạ tín hiệu (SWR thấp) được giảm thiểu đáng kể, giúp hệ thống hoạt động hiệu quả hơn. Khả năng duy trì hiệu suất cao và ổn định trong dải tần số rộng khiến cáp LMR400 trở thành lựa chọn lý tưởng cho các ứng dụng chuyên nghiệp đòi hỏi độ tin cậy cao.
5. Hướng dẫn lắp đặt và sử dụng
5.1. Chuẩn bị lắp đặt
- Bước 1.Kiểm tra thiết bị: Đảm bảo các thiết bị kết nối có cổng tương thích với đầu N Male và SMA Male của cáp jumper.
- Bước 2.Lên kế hoạch đi cáp: Xác định đường đi và khoảng cách chính xác, tránh các nguồn nhiệt và điện từ cao.
- Bước 3.Công cụ cần thiết: Chuẩn bị cờ lê mô-men xoắn (nếu có), băng keo cách điện, và kẹp cáp (nếu cần).
5.2. Quy trình lắp đặt
- Bước 1. Nối đầu kết nối N Male:
- Đảm bảo cổng kết nối trên thiết bị sạch sẽ, không có bụi bẩn.
- Gắn đầu N Male vào cổng tương ứng.
- Vặn chặt đầu kết nối bằng tay, sau đó sử dụng cờ lê mô-men xoắn (nếu có) để siết với lực 0.8-1.2 Nm.
- Bước 2. Nối đầu kết nối SMA Male:
- Đảm bảo cổng kết nối trên thiết bị sạch sẽ.
- Gắn đầu SMA Male vào cổng tương ứng.
- Vặn nhẹ nhàng bằng tay, sau đó siết nhẹ với cờ lê mô-men xoắn (0.8-1.0 Nm).
- Chú ý: Đầu SMA thường nhỏ hơn và dễ bị hỏng nếu siết quá chặt.
- Bước 3. Đi cáp
- Tuân thủ bán kính uốn cong tối thiểu (1 inch).
- Tránh kéo căng cáp.
- Sử dụng kẹp cáp mỗi 60-90cm để cố định cáp vào tường hoặc bề mặt.
- Tránh đặt cáp gần nguồn nhiệt hoặc nơi có thể bị hư hại vật lý.
- Bước 4. Chống thấm (cho lắp đặt ngoài trời)
- Sử dụng băng keo chống thấm hoặc vật liệu bịt kín chuyên dụng tại các điểm nối.
- Tạo “vòng nhỏ giọt” (drip loop) để ngăn nước chảy vào điểm kết nối.
- Bảo vệ cáp khỏi ánh nắng trực tiếp nếu có thể.
5.3. Bảo trì và bảo dưỡng
- Kiểm tra định kỳ các điểm kết nối, đảm bảo chúng vẫn chặt
- Kiểm tra vỏ cáp định kỳ để phát hiện hư hỏng
- Làm sạch các điểm kết nối bằng cồn isopropyl nếu cần
- Thay thế cáp nếu phát hiện hư hỏng hoặc suy giảm hiệu suất đáng kể
Cáp jumper LMR400 30 feet với đầu nối N Male và SMA Male từ ATNJ là giải pháp kết nối tối ưu cho các hệ thống truyền thông tần số vô tuyến chuyên nghiệp. Với thiết kế chất lượng cao, hiệu suất truyền tín hiệu vượt trội và khả năng chống nhiễu xuất sắc, sản phẩm đáp ứng hoàn hảo nhu cầu của các ứng dụng đòi hỏi độ ổn định và độ tin cậy cao.
Đầu tư vào cáp jumper LMR400 của ATNJ không chỉ giúp tối ưu hóa hiệu suất hệ thống mà còn đảm bảo tuổi thọ sử dụng lâu dài, tiết kiệm chi phí thay thế và bảo trì trong tương lai.
