Connector Adapter

Trong lĩnh vực truyền dẫn tín hiệu RF (Radio Frequency), Connector Adapter hay đầu nối chuyển đổi là thiết bị đóng vai trò cầu nối giữa các thành phần sử dụng chuẩn đầu nối khác nhau.

1. Giới thiệu chung

Connector Adapter có khả năng chuyển đổi linh hoạt giữa các loại connector, thiết bị này cho phép các hệ thống hoạt động liền mạch dù sử dụng phần cứng đến từ các nhà sản xuất khác nhau hoặc các thế hệ thiết bị khác nhau.

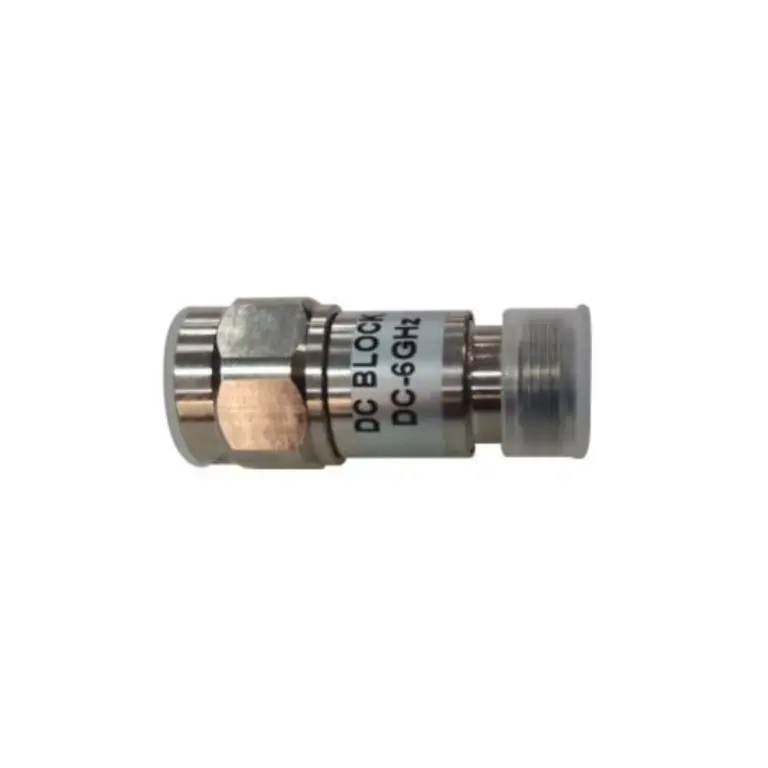

Connector Adapter hiện diện trong nhiều hệ thống như viễn thông, truyền hình, radar, hệ thống đo kiểm, thiết bị không dây, và đặc biệt quan trọng trong các môi trường triển khai nhanh, kỹ thuật hiện trường hoặc trong các hệ thống thử nghiệm cần độ tùy biến cao. Thiết bị này giúp giải quyết vấn đề không tương thích về đầu nối mà không cần thay đổi cấu trúc tổng thể của hệ thống, từ đó tiết kiệm thời gian, chi phí và tăng cường tính linh hoạt cho người vận hành.

2. Phân loại và chức năng

Đầu nối chuyển đổi không chỉ đơn thuần là một giải pháp cơ học để nối hai đầu dây mà còn mang nhiều chức năng kỹ thuật quan trọng. Có thể phân loại chúng theo các tiêu chí khác nhau: loại chuyển đổi (giữa chuẩn connector), giới tính (male – female), hướng tín hiệu (thẳng, góc 90 độ, góc 45 độ), hoặc chức năng đặc biệt (lọc nhiễu, cách ly DC, giảm PIM).

Việc thay đổi từ SMA sang N-Type, từ 7/16 DIN sang 4.3-10 hoặc từ coaxial sang waveguide có thể dễ dàng thực hiện chỉ nhờ adapter phù hợp. Ngoài ra, một số adapter còn hỗ trợ thay đổi hình thức đầu nối để tối ưu hóa không gian lắp đặt như adapter vuông góc, rất hữu ích trong các tủ rack chật hẹp hoặc thiết bị cầm tay có hạn chế về diện tích kết nối. Với nhiều phiên bản cải tiến, đầu nối chuyển đổi ngày nay không chỉ đảm bảo tiếp xúc điện tốt mà còn có thể tích hợp các lớp vật liệu chống nhiễu, giúp nâng cao chất lượng truyền dẫn và ổn định lâu dài trong môi trường khắc nghiệt.

3. Ứng dụng thực tế

• Hệ thống viễn thông và truyền dẫn RF: Adapter giúp kết nối các thiết bị dùng chuẩn đầu nối khác nhau trong trạm phát sóng, repeater hoặc bộ khuếch đại công suất, đảm bảo dòng tín hiệu không bị gián đoạn do sự không đồng bộ chuẩn kết nối.
• Thiết bị đo lường và kiểm thử trong phòng lab: Trong môi trường đo kiểm, đầu nối chuyển đổi giúp kết nối các đầu đo, máy phân tích phổ, máy phát tín hiệu với các mẫu thử hoặc module không dây sử dụng đa dạng chuẩn kết nối khác nhau.
• Ứng dụng trong mạng không dây và DAS: Adapter được sử dụng để tích hợp các thành phần như anten, bộ khuếch đại, splitter hoặc coupler trong hệ thống DAS hoặc hệ thống IBS, hỗ trợ triển khai nhanh, giảm độ phức tạp của hệ thống.
• Hệ thống radar, hàng không và quốc phòng: Trong các hệ thống đòi hỏi độ ổn định cao và truyền dẫn tần số lớn, adapter phải đáp ứng được yêu cầu khắt khe về vật liệu, độ bền cơ học và giới hạn PIM để duy trì chất lượng tín hiệu ở mức tối ưu.
• Bảo trì và triển khai kỹ thuật hiện trường: Các kỹ thuật viên hiện trường thường sử dụng adapter để xử lý tình huống kết nối tạm thời hoặc khắc phục sự cố nhanh mà không cần thay đổi toàn bộ dây dẫn hay thiết bị.

4. Các thông số kỹ thuật quan trọng

• Loại đầu nối (Connector Type): Bao gồm các chuẩn phổ biến như SMA, N-type, 4.3-10, 7/16 DIN, TNC hoặc BNC. Việc lựa chọn đúng loại giúp đảm bảo độ tương thích với thiết bị hiện tại và không làm phát sinh trở kháng không phù hợp.
• Giới tính đầu nối (Gender: Male/Female): Các adapter có thể thay đổi giới tính kết nối (male to female, hoặc male to male…), hỗ trợ kết nối các thiết bị vốn không tương thích về mặt cơ học.
• Dải tần hoạt động (Frequency Range): Adapter cần phù hợp với dải tần số của hệ thống, từ các ứng dụng dưới 1 GHz đến trên 20 GHz, đảm bảo không gây suy giảm hoặc méo tín hiệu.
• Trở kháng danh định (Impedance): Hầu hết adapter RF đều được thiết kế với trở kháng 50 ohm để đồng bộ với các thiết bị RF hiện đại, tránh hiện tượng phản xạ sóng hoặc mất tín hiệu.
• Suy hao chèn (Insertion Loss): Là mức tổn hao tín hiệu xảy ra khi tín hiệu đi qua adapter. Các adapter chất lượng tốt thường có suy hao rất thấp (< 0.2 dB) để duy trì hiệu suất tối ưu.
• PIM – Passive Intermodulation: Đặc biệt quan trọng trong mạng LTE/5G, các adapter cần có chỉ số PIM rất thấp (< –155 dBc) để đảm bảo không tạo nhiễu chéo làm ảnh hưởng đến các kênh truyền khác.
• Chất liệu chế tạo (Material): Thường là đồng mạ niken, đồng thau mạ vàng hoặc thép không gỉ, tùy thuộc vào nhu cầu về độ bền, khả năng chống oxy hóa và điều kiện môi trường hoạt động.
• Định dạng vật lý (thẳng/góc/vuông): Các phiên bản góc 90 độ hoặc dạng uốn cong giúp giảm lực kéo cáp, tối ưu không gian và đảm bảo độ linh hoạt trong lắp đặt hệ thống.

Connector Adapter là giải pháp đơn giản nhưng cực kỳ thiết yếu trong mọi hệ thống RF hiện đại. Việc sử dụng đúng loại adapter không chỉ giúp giải quyết vấn đề tương thích đầu nối mà còn đảm bảo chất lượng tín hiệu, giảm thiểu tổn hao và tối ưu hóa hiệu suất vận hành hệ thống. Nhờ vào sự đa dạng về cấu hình, chất liệu và tính năng, adapter đóng vai trò như một công cụ linh hoạt hỗ trợ mạnh mẽ cho kỹ sư viễn thông trong cả giai đoạn triển khai, mở rộng lẫn bảo trì hệ thống. Đây chính là một trong những thành phần nhỏ nhưng mang lại giá trị lớn trong toàn bộ chuỗi truyền dẫn RF.
