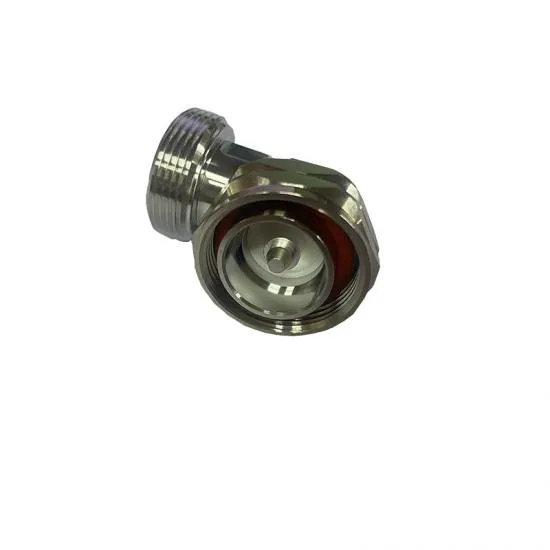

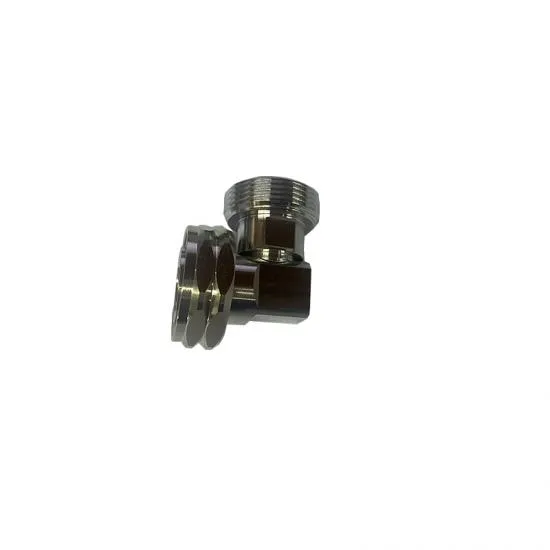

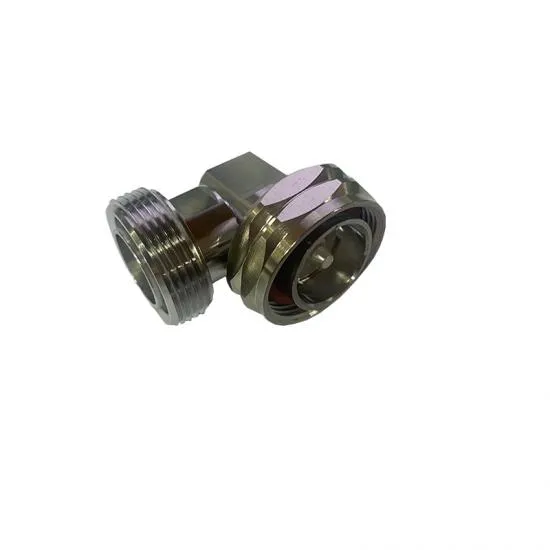

Đầu nối chuyển đổi RF góc vuông 90 độ 7/16 DIN Male sang Female

Đầu nối chuyển đổi RF góc vuông 90 độ 7/16 DIN Male sang Female là một giải pháp kết nối RF chuyên dụng được thiết kế để đáp ứng nhu cầu của các hệ thống viễn thông hiện đại. Sản phẩm này, được phân phối bởi ATNJ, là một thành phần thiết yếu trong các hệ thống truyền sóng vô tuyến chuyên nghiệp, đảm bảo kết nối ổn định và hiệu suất cao cho các thiết bị RF.

1. Tổng quan về sản phẩm

Đầu nối chuyển đổi RF góc vuông 90 độ 7/16 DIN Male to Female là một bộ chuyển đổi góc vuông chất lượng cao được chế tạo từ vật liệu đồng thau mạ bạc, đảm bảo độ dẫn điện tối ưu và khả năng chống ăn mòn vượt trội. Sản phẩm được thiết kế với đầu vào là đầu đực (male) 7/16 DIN và đầu ra là đầu cái (female) 7/16 DIN được bố trí vuông góc với nhau, tạo góc 90 độ hoàn hảo.

Đầu nối này được ứng dụng rộng rãi trong các hệ thống viễn thông, trạm phát sóng, thiết bị truyền dẫn công suất cao và nhiều ứng dụng RF khác. Với trở kháng 50 Ohm tiêu chuẩn, sản phẩm đảm bảo sự tương thích với hầu hết các thiết bị RF hiện đại trên thị trường.

2. Đặc điểm kỹ thuật nổi bật

3. Ứng dụng thực tiễn

• Hệ thống viễn thông di động: Đầu nối chuyển đổi 7/16 DIN góc 90 độ được sử dụng trong các trạm BTS để kết nối giữa ăng-ten và thiết bị phát sóng. Thiết kế góc giúp tối ưu hóa không gian lắp đặt trong các tủ kỹ thuật chật hẹp. Đồng thời, adaptor này giảm lực căng trên cáp, kéo dài tuổi thọ hệ thống truyền dẫn.
• Hệ thống phát thanh và truyền hình: Đầu nối góc 90 độ đóng vai trò quan trọng trong việc truyền tín hiệu từ bộ phát đến ăng-ten phát sóng. Thiết kế giúp điều hướng cáp trong không gian hạn chế mà vẫn đảm bảo tổn hao tín hiệu tối thiểu. Nhờ đó, tín hiệu phát sóng ổn định và phủ sóng rộng khắp đến người dùng cuối.
• Mạng lưới Wi-Fi công suất cao: Adaptor 90 độ giúp lắp đặt anten linh hoạt trên cột, tường hoặc trần. Thiết bị còn hỗ trợ kết nối cáp an toàn và chống thấm nước hiệu quả. Nhờ vậy, hệ thống duy trì hiệu suất ổn định trong mọi điều kiện thời tiết.
• Hệ thống DAS (Distributed Antenna System): Đầu nối này được sử dụng để điều hướng tín hiệu trong các tòa nhà lớn, trung tâm thương mại hoặc sân vận động. Với thiết kế góc 90 độ, nó giúp dễ dàng đi dây qua các vị trí khó như góc tường hoặc hộp kỹ thuật. Tín hiệu vẫn đảm bảo độ tin cậy cao trong toàn bộ không gian.
• Hệ thống radar và truyền dẫn quân sự: Sản phẩm của ATNJ được thiết kế để hoạt động bền bỉ trong môi trường khắc nghiệt, đảm bảo kết nối ổn định. Sản phẩm đáp ứng tiêu chuẩn quân sự cao về độ bền cơ học và chống ăn mòn. Nhờ đó, radar và thiết bị truyền tin quân sự hoạt động liên tục trong mọi điều kiện.

4. Ưu điểm nổi bật

• Thiết kế 90 độ thông minh: Giúp tiết kiệm không gian lắp đặt và cho phép luồn dây cáp một cách linh hoạt trong các không gian hạn chế. Tính năng này rất hữu ích trong các tủ rack và không gian chật hẹp. Nó cũng ngăn ngừa việc uốn cong cáp quá mức, hạn chế hư hỏng do lực cơ học.
• Chất lượng vật liệu vượt trội: Được làm từ đồng thau mạ bạc, đảm bảo độ dẫn điện tối ưu và khả năng chống ăn mòn lâu dài. Lớp bạc còn bảo vệ chống oxy hóa, duy trì hiệu suất kết nối ổn định. Đây là yếu tố quan trọng giúp adaptor bền bỉ trong môi trường khắc nghiệt.
• Hiệu suất cao: Với VSWR thấp (≤ 1.3), adaptor đảm bảo truyền tín hiệu với tổn hao tối thiểu. Điều này giúp tối đa hóa công suất truyền và giữ tín hiệu ổn định. Rất lý tưởng cho các hệ thống cần độ chính xác cao như radar hoặc truyền dữ liệu tốc độ cao.
• Khả năng chống thời tiết: Đạt chuẩn IP67, có thể hoạt động trong điều kiện thời tiết khắc nghiệt và môi trường ngoài trời. Thiết bị chịu được ngâm trong nước nông và hoàn toàn không bị bụi xâm nhập. Nhờ vậy, nó phù hợp cho các hệ thống viễn thông ngoài trời như trạm BTS di động.
• Độ bền cao: Được thiết kế để hoạt động ổn định trong thời gian dài, giảm thiểu chi phí bảo trì và thay thế. Vật liệu cao cấp giúp nó chống chịu các tác động cơ học và thay đổi nhiệt độ. Nhờ đó, giảm thiểu chi phí bảo trì và tăng tuổi thọ thiết bị.
• Tương thích rộng: Phù hợp với hầu hết các thiết bị RF sử dụng chuẩn kết nối 7/16 DIN trên thị trường. Khả năng này giúp adaptor dễ dàng tích hợp vào nhiều hệ thống khác nhau. Điều này rất hữu ích khi nâng cấp, thay thế hay mở rộng hệ thống mà không gặp vấn đề về kết nối.

5. Hướng dẫn lắp đặt và sử dụng

5.1. Chuẩn bị

• Kiểm tra tình trạng của adaptor và các cổng kết nối.
• Đảm bảo bề mặt kết nối sạch sẽ, không có bụi bẩn hoặc vật liệu lạ.

5.2. Các bước lắp đặt

• Xác định vị trí lắp đặt: Đảm bảo không gian lắp đặt phù hợp với góc 90 độ của adaptor.
• Kết nối đầu Male: Căn chỉnh đầu đực (male) của adaptor với đầu cái (female) của thiết bị hoặc dây cáp cần kết nối. Vặn theo chiều kim đồng hồ đến khi cảm thấy chặt.
• Siết chặt với mô-men phù hợp: Sử dụng cờ-lê lực (torque wrench) để siết với lực 25-30 Nm, đảm bảo kết nối chắc chắn nhưng không làm hỏng ren.
• Kết nối đầu Female: Kết nối thiết bị hoặc dây cáp có đầu đực (male) vào đầu cái (female) của adaptor theo phương thẳng góc. Siết chặt với lực như bước trên.
• Kiểm tra độ kín: Đảm bảo các kết nối đã được siết chặt và không có khe hở có thể làm lọt nước hoặc bụi bẩn.

5.3. Lưu ý khi sử dụng

• Không siết quá chặt làm hỏng ren hoặc quá lỏng gây mất kết nối.
• Kiểm tra định kỳ độ chặt của kết nối, đặc biệt trong môi trường có độ rung cao.
• Sử dụng băng keo chống thấm nước cho các ứng dụng ngoài trời nếu cần thiết.

Đầu nối chuyển đổi RF góc vuông 90 độ 7/16 DIN Male to Female từ ATNJ là một giải pháp kết nối chuyên nghiệp, đáp ứng các yêu cầu khắt khe của ngành viễn thông và truyền sóng vô tuyến. Với thiết kế góc 90 độ thông minh, chất lượng vật liệu vượt trội và hiệu suất ổn định, sản phẩm này là lựa chọn lý tưởng cho các kỹ sư viễn thông và chuyên gia RF đang tìm kiếm giải pháp kết nối đáng tin cậy cho các hệ thống của họ.

Đầu tư vào RF Adaptor 90 độ 7/16 DIN Male to Female của ATNJ không chỉ đảm bảo chất lượng truyền dẫn tín hiệu tối ưu mà còn giúp kéo dài tuổi thọ của toàn bộ hệ thống, tiết kiệm chi phí bảo trì và nâng cao hiệu quả hoạt động.
