1. Giới Thiệu Anten Hytera TQJ-400D

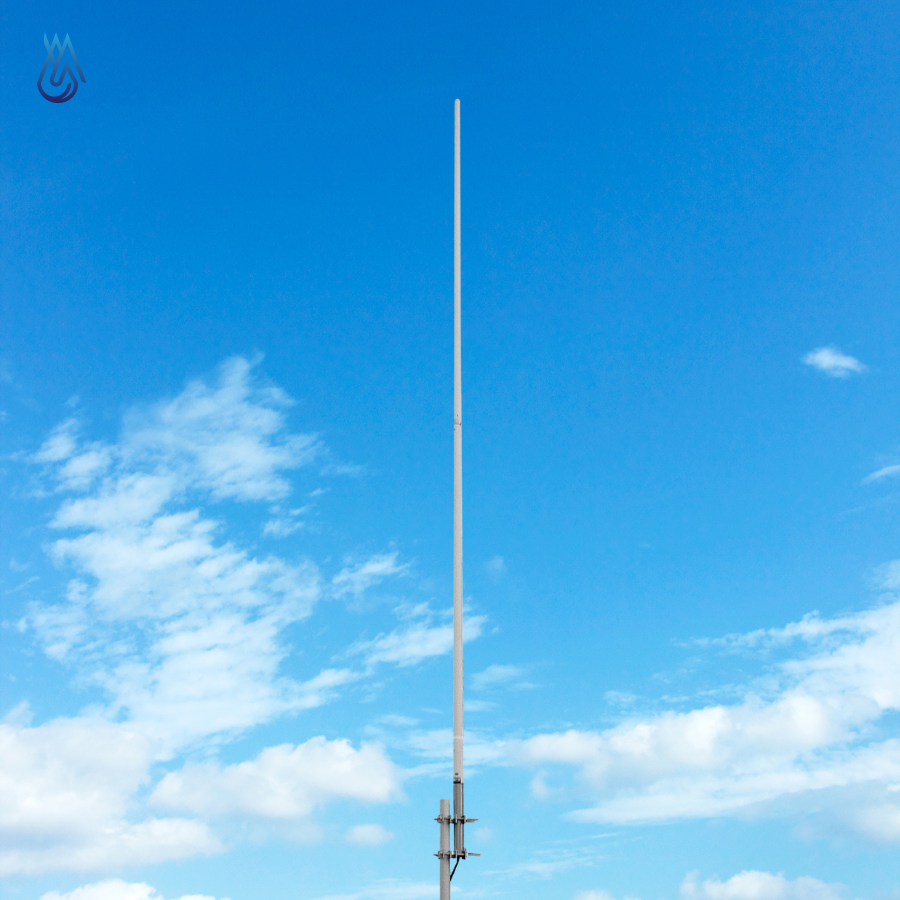

Anten Hytera TQJ-400D là một anten đa hướng (Omni-Directional) chuyên nghiệp được thiết kế cho các trạm chuyển tiếp và hệ thống thông tin vô tuyến trong băng tần 400MHz. Với vỏ bọc sợi thủy tinh (Fiberglass Radome) hai đoạn và độ tăng ích lên đến 10.2dBi, TQJ-400D là lựa chọn lý tưởng cho các ứng dụng truyền thông đa điểm, hệ thống video kỹ thuật số không dây và các giải pháp viễn thám.
1.1 Đặc Điểm Nổi Bật
Anten TQJ-400D sở hữu nhiều tính năng vượt trội, bao gồm độ tăng ích cao 10.2dBi giúp mở rộng phạm vi phủ sóng, cấu trúc sợi thủy tinh hai đoạn bền bỉ chống chịu mọi điều kiện thời tiết, giá đỡ thép hạng nặng đảm bảo độ ổn định cao, và đầu nối chuẩn N-Female với khả năng tùy chỉnh theo yêu cầu.
2. Thông Số Kỹ Thuật Chi Tiết
2.1 Thông Số Tần Số và Băng Thông
Model TQJ-400D hoạt động trong dải tần số từ 400MHz đến 480MHz với băng thông 16MHz, phù hợp với hầu hết các ứng dụng truyền thông chuyên dụng trong băng tần UHF. Dải tần số rộng này cho phép anten tương thích với nhiều loại thiết bị và hệ thống khác nhau.
2.2 Thông Số Hiệu Suất
Anten đạt độ tăng ích 10.2dBi, giúp tăng cường đáng kể phạm vi phủ sóng và chất lượng tín hiệu. Góc mở chùm tia (Beamwidth) là E:10°, tối ưu hóa cho việc truyền tải tín hiệu theo phương ngang. Tỷ lệ sóng đứng VSWR ≤1.5 đảm bảo hiệu suất phản xạ tín hiệu tối thiểu, giảm thiểu tổn hao công suất.
2.3 Thông Số Điện
Trở kháng đặc tính của anten là 50Ω, chuẩn công nghiệp cho hệ thống RF. Phân cực dọc (Vertical Polarization) phù hợp với hầu hết các ứng dụng thông tin di động. Công suất tối đa mà anten có thể xử lý là 100W, đủ cho các ứng dụng trạm chuyển tiếp công suất trung bình.
2.4 Thông Số Vật Lý
Chiều dài anten là 4m (±0.2m), trọng lượng 4.2kg (±1kg), tương đối nhẹ so với hiệu suất cung cấp. Anten được thiết kế lắp đặt trên cột có đường kính từ 40mm đến 50mm, phù hợp với hầu hết các giá đỡ tiêu chuẩn.
2.5 Đầu Nối và Kết Nối
Anten sử dụng đầu nối chuẩn N-Female, một chuẩn kết nối RF phổ biến với độ tin cậy cao. Ngoài ra, Hytera cũng cung cấp tùy chọn tùy chỉnh đầu nối theo yêu cầu đặc biệt của khách hàng.
3. Ứng Dụng Thực Tế
3.1 Hệ Thống Băng Tần 400MHz
TQJ-400D là giải pháp hoàn hảo cho các mạng lưới truyền thông chuyên dụng hoạt động trong băng tần 400MHz, bao gồm hệ thống thông tin công cộng, an ninh, cứu hộ và vận tải.
3.2 Hệ Thống Video Kỹ Thuật Số Không Dây
Với băng thông 16MHz và độ tăng ích cao, anten này lý tưởng cho các hệ thống truyền video kỹ thuật số không dây, đảm bảo chất lượng hình ảnh ổn định và độ trễ thấp.
3.3 Hệ Thống Viễn Thám
Anten TQJ-400D phù hợp cho các ứng dụng viễn thám, thu thập dữ liệu từ xa và giám sát môi trường nhờ khả năng hoạt động ổn định trong mọi điều kiện thời tiết.
3.4 Ứng Dụng Đa Điểm
Đặc tính đa hướng của anten cho phép kết nối đồng thời với nhiều điểm khác nhau, lý tưởng cho các mạng lưới SCADA, IoT và hệ thống giám sát phân tán.
4. Tính Năng Vượt Trội
4.1 Độ Tăng Ích Cao 10.2dBi
So với anten đa hướng tiêu chuẩn, độ tăng ích 10.2dBi của TQJ-400D giúp tăng đáng kể phạm vi phủ sóng, cho phép truyền tín hiệu xa hơn và xuyên qua nhiều chướng ngại vật tốt hơn.
4.2 Vỏ Bọc Sợi Thủy Tinh Hai Đoạn
Cấu trúc sợi thủy tinh hai đoạn không chỉ bảo vệ các phần tử bức xạ bên trong khỏi tác động môi trường mà còn giảm trọng lượng tổng thể, giúp lắp đặt dễ dàng hơn.
4.3 Hoạt Động Trong Mọi Điều Kiện Thời Tiết
TQJ-400D được thiết kế để hoạt động ổn định trong các điều kiện thời tiết khắc nghiệt, bao gồm mưa, gió mạnh, nhiệt độ cực cao hoặc cực thấp, đảm bảo độ tin cậy cao cho hệ thống thông tin quan trọng.
4.4 Giá Đỡ Thép Hạng Nặng
Hệ thống giá đỡ bằng thép hạng nặng đảm bảo anten được cố định chắc chắn trên cột, chống chịu được tải trọng gió cao và rung động, kéo dài tuổi thọ sử dụng.
4.5 Đầu Nối Linh Hoạt
Đầu nối N-Female chuẩn công nghiệp cùng với khả năng tùy chỉnh theo yêu cầu giúp TQJ-400D tương thích với nhiều loại cáp và thiết bị RF khác nhau.
5. Hướng Dẫn Lắp Đặt
5.1 Chuẩn Bị Lắp Đặt
Trước khi lắp đặt, cần chuẩn bị cột đỡ có đường kính từ 40mm đến 50mm, đảm bảo cột đủ vững chắc để chịu trọng lượng anten và tải trọng gió. Kiểm tra tất cả các chi tiết đi kèm bao gồm giá đỡ, bu lông và đầu nối.
5.2 Quy Trình Lắp Đặt

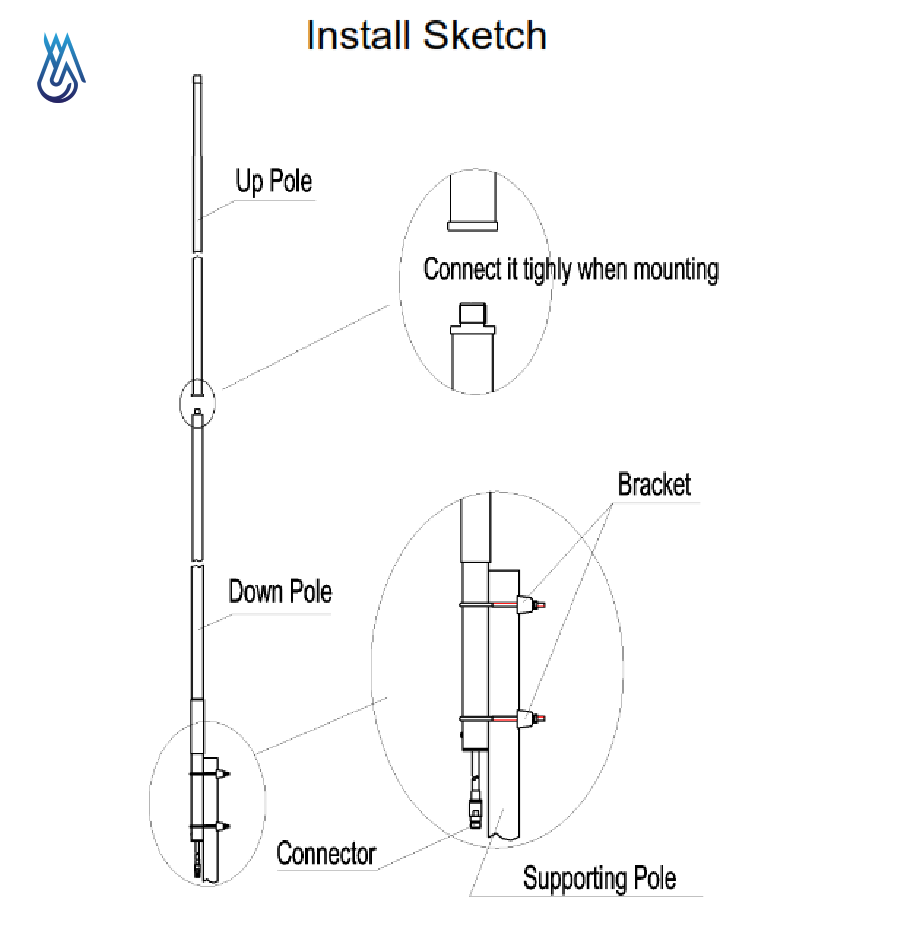

Lắp đặt TQJ-400D cần tuân theo bản vẽ lắp đặt (Install Sketch) đi kèm. Anten được gắn vào cột thông qua hệ thống giá đỡ với hai điểm cố định chính: phần trên (Up Pole) và phần dưới (Down Pole). Cần siết chặt tất cả các bu lông đảm bảo anten không bị xoay hoặc rung lắc.
5.3 Kết Nối Cáp Feeder
Kết nối cáp feeder vào đầu nối N-Female, đảm bảo siết chặt và sử dụng băng keo điện hoặc vật liệu chống thấm để bảo vệ điểm kết nối khỏi nước và độ ẩm. Cáp nên được dẫn xuống cột một cách gọn gàng và cố định bằng dây kẹp.
5.4 Kiểm Tra Sau Lắp Đặt
Sau khi lắp đặt, sử dụng thiết bị đo VSWR để kiểm tra hiệu suất anten, đảm bảo VSWR ≤1.5 trong toàn bộ dải tần hoạt động. Kiểm tra độ chắc chắn của tất cả các điểm kết nối và cố định.
6. Bảo Trì và Vận Hành
6.1 Bảo Trì Định Kỳ
Mặc dù TQJ-400D được thiết kế hoạt động trong mọi điều kiện thời tiết, việc bảo trì định kỳ vẫn cần thiết để đảm bảo hiệu suất tối ưu. Nên kiểm tra anten ít nhất 2 lần/năm, tập trung vào các điểm kết nối, giá đỡ và vỏ bọc sợi thủy tinh.
6.2 Kiểm Tra Điểm Kết Nối
Định kỳ kiểm tra và làm sạch đầu nối N-Female, đảm bảo không có dấu hiệu ăn mòn hoặc oxy hóa. Kiểm tra băng keo chống thấm và thay thế nếu cần thiết.
6.3 Kiểm Tra Cơ Học
Kiểm tra tất cả các bu lông và giá đỡ, siết lại nếu bị lỏng. Kiểm tra vỏ bọc sợi thủy tinh có bị nứt, vỡ hoặc hư hỏng không, thay thế nếu cần.
6.4 Đo Kiểm Hiệu Suất
Sử dụng thiết bị đo RF để kiểm tra VSWR và độ tăng ích định kỳ, đảm bảo anten vẫn hoạt động đúng thông số kỹ thuật.
7. So Sánh Với Các Giải Pháp Khác
7.1 Ưu Điểm So Với Anten Độ Tăng Ích Thấp
So với các anten đa hướng độ tăng ích thấp (3-6dBi), TQJ-400D với 10.2dBi cung cấp phạm vi phủ sóng xa hơn đáng kể, đặc biệt hữu ích trong các ứng dụng cần khoảng cách truyền xa hoặc xuyên qua chướng ngại vật.
7.2 So Sánh Với Anten Định Hướng
Mặc dù anten định hướng có thể đạt độ tăng ích cao hơn, TQJ-400D với đặc tính đa hướng phù hợp hơn cho các ứng dụng cần phủ sóng 360° hoặc kết nối đồng thời với nhiều điểm không cố định.
7.3 Tính Kinh Tế
Với mức giá hợp lý và hiệu suất cao, TQJ-400D mang lại tỷ lệ giá/hiệu suất tốt cho các dự án truyền thông chuyên dụng, đặc biệt phù hợp cho các hệ thống quy mô vừa và lớn.
8. Tương Thích Với Hệ Thống Hytera
8.1 Tương Thích Với Trạm Chuyển Tiếp
TQJ-400D hoàn toàn tương thích với các trạm chuyển tiếp DMR của Hytera như HR106X, cung cấp giải pháp trọn gói từ thiết bị phát đến anten.
8.2 Tích Hợp Hệ Thống
Anten dễ dàng tích hợp vào các hệ thống thông tin hiện có nhờ đầu nối chuẩn công nghiệp và thông số kỹ thuật phù hợp với hầu hết các thiết bị RF trong băng tần 400-480MHz.
9. Kết Luận
Anten Hytera TQJ-400D là một giải pháp anten đa hướng chuyên nghiệp, kết hợp độ tăng ích cao, độ bền vượt trội và tính linh hoạt trong lắp đặt. Với thông số kỹ thuật ấn tượng và khả năng hoạt động ổn định trong mọi điều kiện thời tiết, TQJ-400D là lựa chọn lý tưởng cho các hệ thống truyền thông chuyên dụng, video kỹ thuật số không dây, viễn thám và các ứng dụng đa điểm trong băng tần 400MHz.
Việc đầu tư vào anten TQJ-400D không chỉ đảm bảo hiệu suất truyền thông tối ưu mà còn mang lại độ tin cậy cao và chi phí bảo trì thấp trong suốt thời gian sử dụng. Với sự hỗ trợ từ Hytera Communications, khách hàng có thể yên tâm về chất lượng sản phẩm và dịch vụ hậu mãi chuyên nghiệp.
